BUS-Isolator

Galvanischer RS-485 Bus-Isolator und Signalverstärker

Der ISO-RS485 dient zur galvanischen Trennung von RS-485-Bussegmenten und schützt angeschlossene Geräte zuverlässig vor elektromagnetischen Störungen sowie elektrischen Fehlern. Gleichzeitig stabilisiert und verstärkt das Modul das Bussignal, wodurch eine Verlängerung des RS-485-Busses um bis zu 1.000 Meter möglich wird. Darüber hinaus eignet sich der Isolator zur Realisierung von Bus-Abzweigungen in komplexen Installationen.

Produktmerkmale:

• Galvanische Bus-Trennung: Trennt zwei RS-485-Bussegmente sicher voneinander und erhöht die Ausfallsicherheit des Systems.
• Schutz vor Störungen: Reduziert die Auswirkungen elektromagnetischer Einflüsse und elektrischer Fehler auf die Buskommunikation.
• Signalverstärkung integriert: Stabilisiert die Datenübertragung und ermöglicht eine Busverlängerung von bis zu 1.000 Metern.
• Flexible Systemerweiterung: Kann zur Erstellung von Bus-Abzweigungen in größeren Installationen eingesetzt werden.

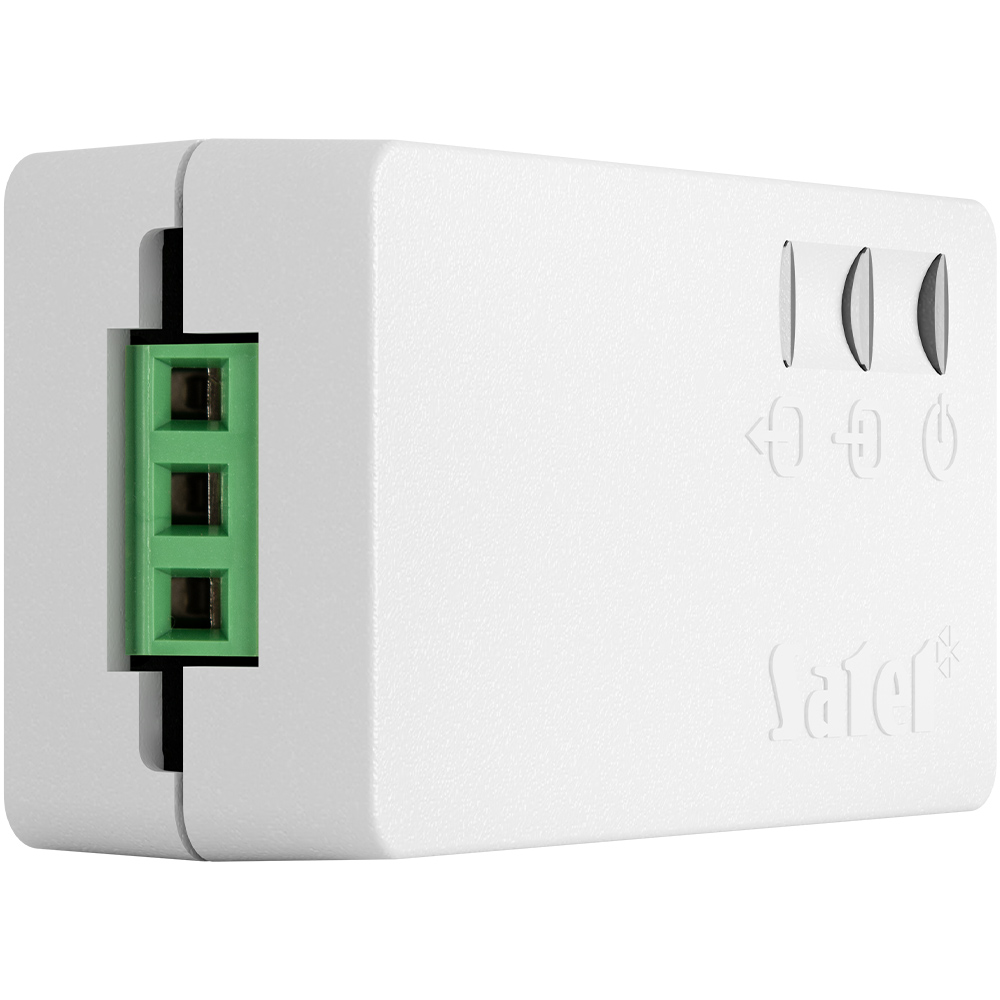

• Einfache Installation: Schraubklemmen ermöglichen einen schnellen und sicheren Anschluss der Busleitungen.

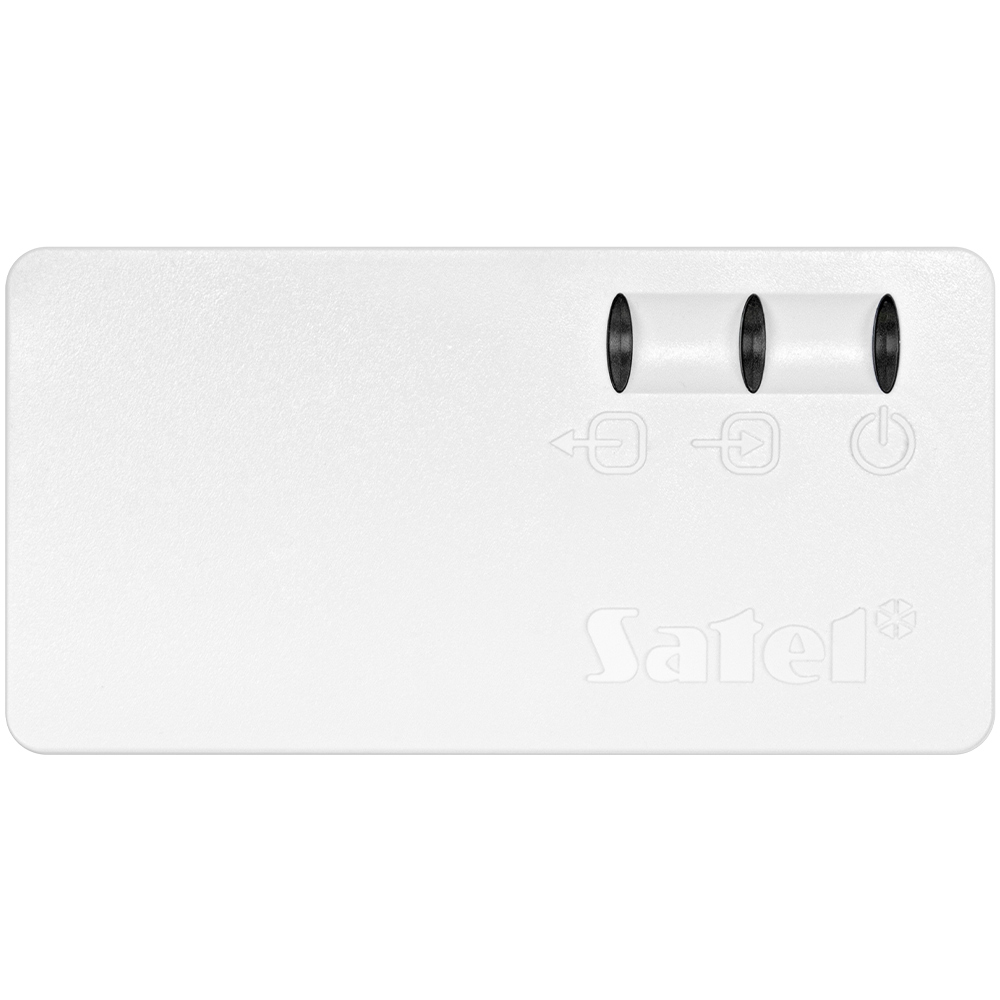

• Statusüberwachung per LED: LEDs zeigen Betriebszustand, Spannungsversorgung und Buskommunikation an.

Technische Merkmale:

Produkttyp: RS-485 Bus-Isolator
Funktion: Galvanische Trennung und Signalverstärkung
Bus-System: RS-485
Maximale Busverlängerung: 1.000 m
Versorgungsspannung: 6 bis 24 V DC
Maximale Stromaufnahme: 42 mA
Abschlusswiderstände: 120 Ω ±20 %

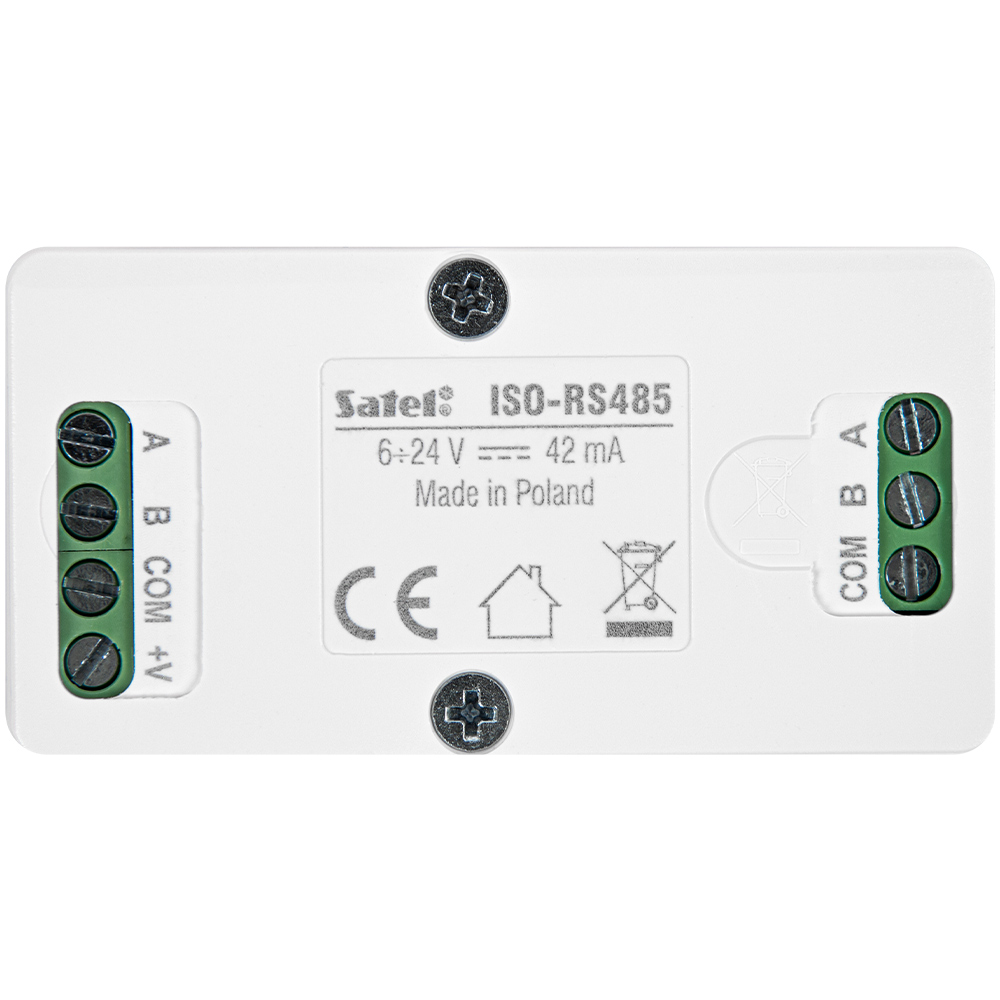

Anschlusstechnik: Schraubklemmen
Statusanzeigen: LED für Versorgung und Buskommunikation
Betriebstemperatur: -10 °C bis +55 °C
Relative Luftfeuchtigkeit: Max. 93 % nicht kondensierend

Der ISO-RS485 verbessert die Zuverlässigkeit und Reichweite von RS-485-Bussystemen und schützt gleichzeitig vor störungsbedingten Kommunikationsproblemen. Damit eignet sich das Modul ideal für professionelle Sicherheits-, Gebäudeautomations- und Industrieanwendungen.
